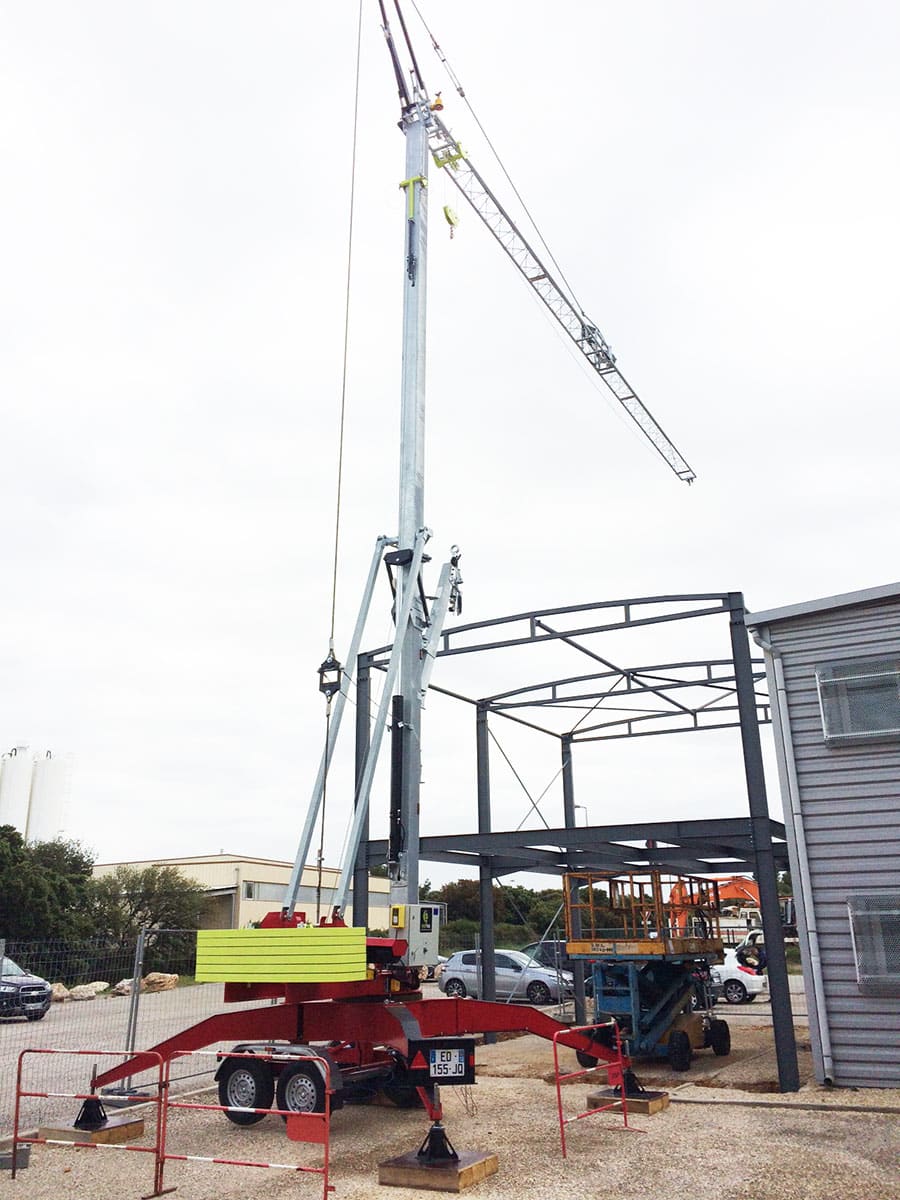

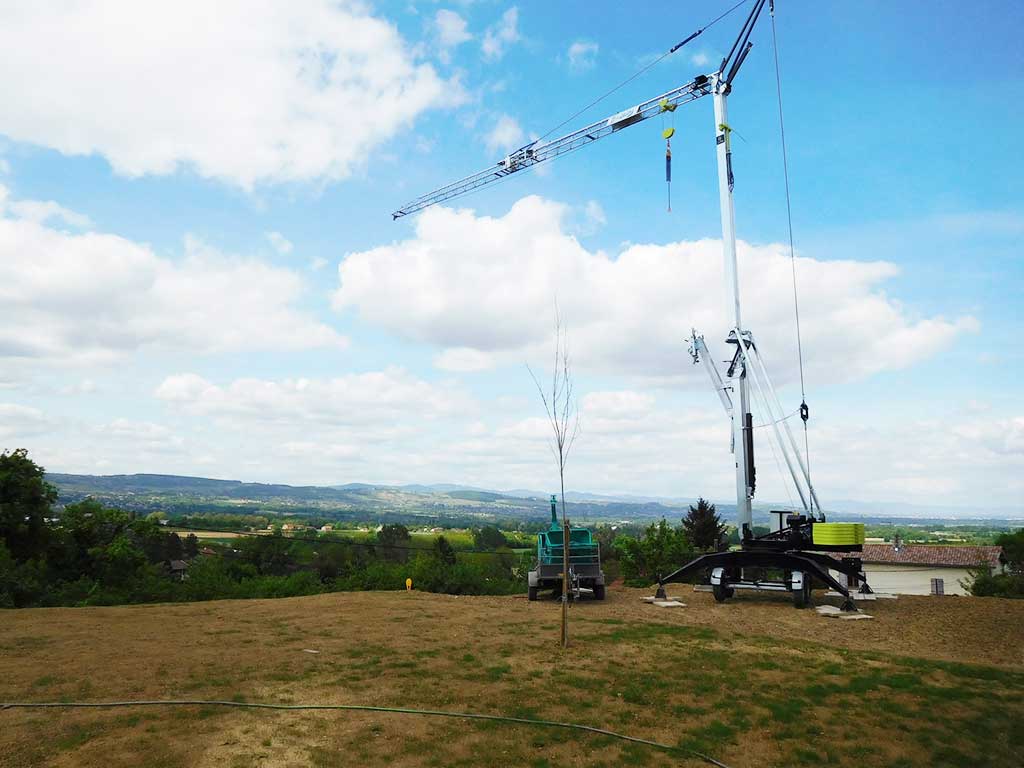

Grue Speed Crane

  • Longueur de la flèche maxi : 16m
  • Puissance d’alimentation nécessaire : 4000w
  • Poids sans contre-poids : 3490kg
  • Capacité maxi à 16 m : 500kg

Télécharger la fiche technique
Télécharger la plaquette

Description

Performance

Charge maximale 1.5T et 500kg à 16m, permet d’apporter une palette sur dalle béton, rez-de-chaussée et étage. Hauteur sous crochet flèche horizontale 13.5m. Hauteur sous crochet flèche inclinée à 30°, 20,6m.

Simplicité

Un seul homme pour exécuter toutes les opérations (transport, lestage, montage, démontage)

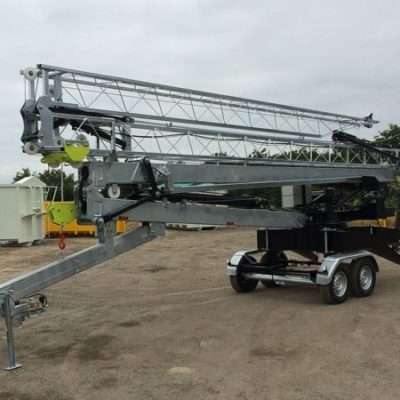

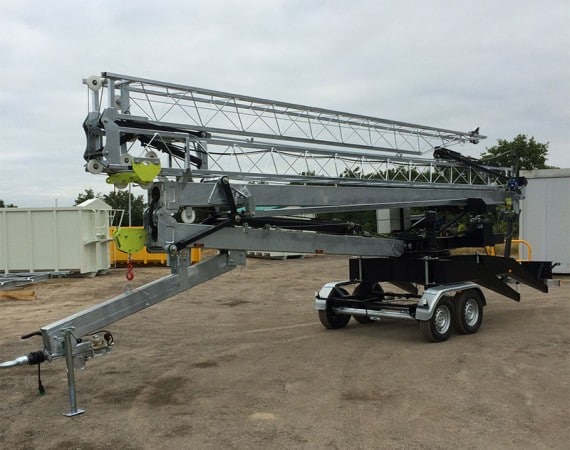

Transport

Tractable avec un camion 3.5t ou 4×4

LES ATOUTS

Tractée par VL 3T5

-Essieu directionnel pour un accès à tous vos chantier (Largeur 2,06m)

-Alimentation électrique 220V/16 Amp

-Charge : 500 Kg à 16m

-Option accessoires manutentions (lève-palette, pince à blocs et pince à tuile, etc…)

-Empâtement 4*4m

-Elévation de la grue, 8 min

-Pliage de la grue, 5 min

-Accessibilité chantier sensible (charge 3T5 maximum, contre télescopique et autre grue plus grosse.)

MOTEURS

-Elévation 4,0 CV triphasé.

-Rotation 1,0 CV triphasé.

-Chariot 1,0 CV triphasé.

-Hydraulique 1,0 CV monophasé.

CARACTÉRISTIQUES PRINCIPALES

-Tension (monophasé) 230V/16A.

-Puissance nécessaire 4.000 w.

-Contrepoids 3.000 Kg.

-Poids sans contrepoids 3.490 Kg.

-Distance entre pieds 4 m.

-Rayon de rotation du lest 2,28 m.

-Armoire électrique avec télécommande et radiocommande.

-Variateur de fréquence TRIINVERTER.

-3 Vitesses de levage ( 7 – 12 – 20 m/min).

-2 Vitesse de translation chariot ( 8 – 20 m/min ).

-2 Vitesse de rotation (0,3 – 0,8 t/min ).

-Montage hydraulique flèche et colonne.

-Système d’auto-chargement des contrepoids BREVETÉ.



Diagramme de charge en Kg
Flèche D(m) 5,8 7 8 9 10 11 12 13 14 15 16
Horizontale Charge maximale 1500 1225 1050 925 825 750 680 625 570 535 500
Inclinée30° 800 800 800 800 800 725 640 570 500
½ Flèche 1500 1375 1215 1020 910
